Brancher une VMC : le pas-à-pas électrique

Un branchement VMC réussi commence bien avant le raccordement des fils : il faut identifier le modèle, repérer son schéma électrique et vérifier le circuit qui l’alimente. Une VMC simple flux évacue l’air humide des pièces de service, tandis que l’air neuf entre par les pièces principales ; son fonctionnement régulier aide à limiter condensation et moisissures.

Pour illustrer les étapes, imaginons Nadia, qui remplace le caisson d’une salle de bains. Elle découvre que les couleurs des fils ne suffisent pas à déterminer leur fonction et que son appareil possède une commande de grande vitesse. La bonne méthode consiste donc à couper le courant, lire la notice et vérifier l’installation avant toute intervention. En cas de doute sur le tableau, les protections ou les conducteurs, un électricien qualifié est le bon interlocuteur.

Peu de temps ? Voici l’essentiel :
Protection	Prévoyez un circuit dédié, généralement en 1,5 mm² et protégé par un disjoncteur 2 A pour une VMC domestique simple flux, selon les règles applicables et la notice.
Sécurité	Coupez le courant au tableau et contrôlez l’absence de tension avant d’ouvrir une boîte ou un caisson.
Raccordement	Suivez le schéma du fabricant : les bornes et commandes diffèrent selon les appareils.
Bon réflexe	Ne branchez pas la VMC sur une prise standard et ne coupez pas son alimentation au quotidien sans indication du fabricant.

Comprendre le fonctionnement électrique d’une VMC simple flux

La ventilation mécanique contrôlée extrait l’air des pièces humides, comme la cuisine, la salle de bains et les WC. Le moteur du caisson crée une dépression qui permet d’évacuer l’air vers l’extérieur ; l’air neuf pénètre généralement par des entrées d’air situées dans les pièces principales. Pour que ce renouvellement fonctionne, les portes intérieures doivent laisser circuler l’air, par exemple grâce à un détalonnage adapté.

Sur un appareil simple, l’alimentation électrique comporte habituellement une phase et un neutre. Un modèle à deux vitesses peut aussi nécessiter un conducteur de commande ou des raccordements distincts pour petite et grande vitesse. Il n’existe pas de schéma universel : les repères de bornes varient, et certains modèles hygroréglables intègrent une régulation ou un capteur. La notice reste la référence pour le câblage VMC.

Avant les travaux, identifiez la plaque signalétique, la classe électrique et le schéma livré avec le caisson. La présence d’une borne de terre dépend notamment de la conception de l’appareil : ne raccordez pas un fil au hasard et ne supprimez jamais une protection prévue par le fabricant. Pour comparer les technologies avant un remplacement, ce guide sur le budget d’une VMC double flux peut aider à cadrer le projet.

Préparer l’installation électrique en toute sécurité

La première étape est de couper le circuit concerné au tableau, puis de vérifier l’absence de tension avec un appareil adapté. Un interrupteur mural en position arrêt ne garantit pas que les conducteurs sont hors tension. Si le circuit n’est pas clairement identifié, mieux vaut demander de l’aide plutôt que d’intervenir à l’aveugle.

La NF C 15-100 encadre les installations électriques des logements. Pour une VMC domestique, le circuit dédié est généralement réalisé en conducteurs de 1,5 mm² et protégé par un disjoncteur de 2 A ; il est aussi placé sous une protection différentielle 30 mA. La configuration exacte doit être vérifiée au regard de l’installation, de la version applicable de la norme et des instructions du fabricant. Les appareils double flux peuvent avoir des besoins différents : ne leur attribuez pas automatiquement une protection identique à celle d’un caisson simple flux.

Préparez un tournevis adapté, une pince à dénuder et des connecteurs compatibles avec la section des conducteurs. Une gaine de protection peut être nécessaire selon le cheminement et l’environnement des câbles. Vérifiez aussi que la boîte de connexion reste accessible et que les fils ne sont ni pincés ni exposés à l’humidité. Une bonne installation électrique se prépare avec méthode ; elle ne se rattrape pas avec du ruban adhésif.

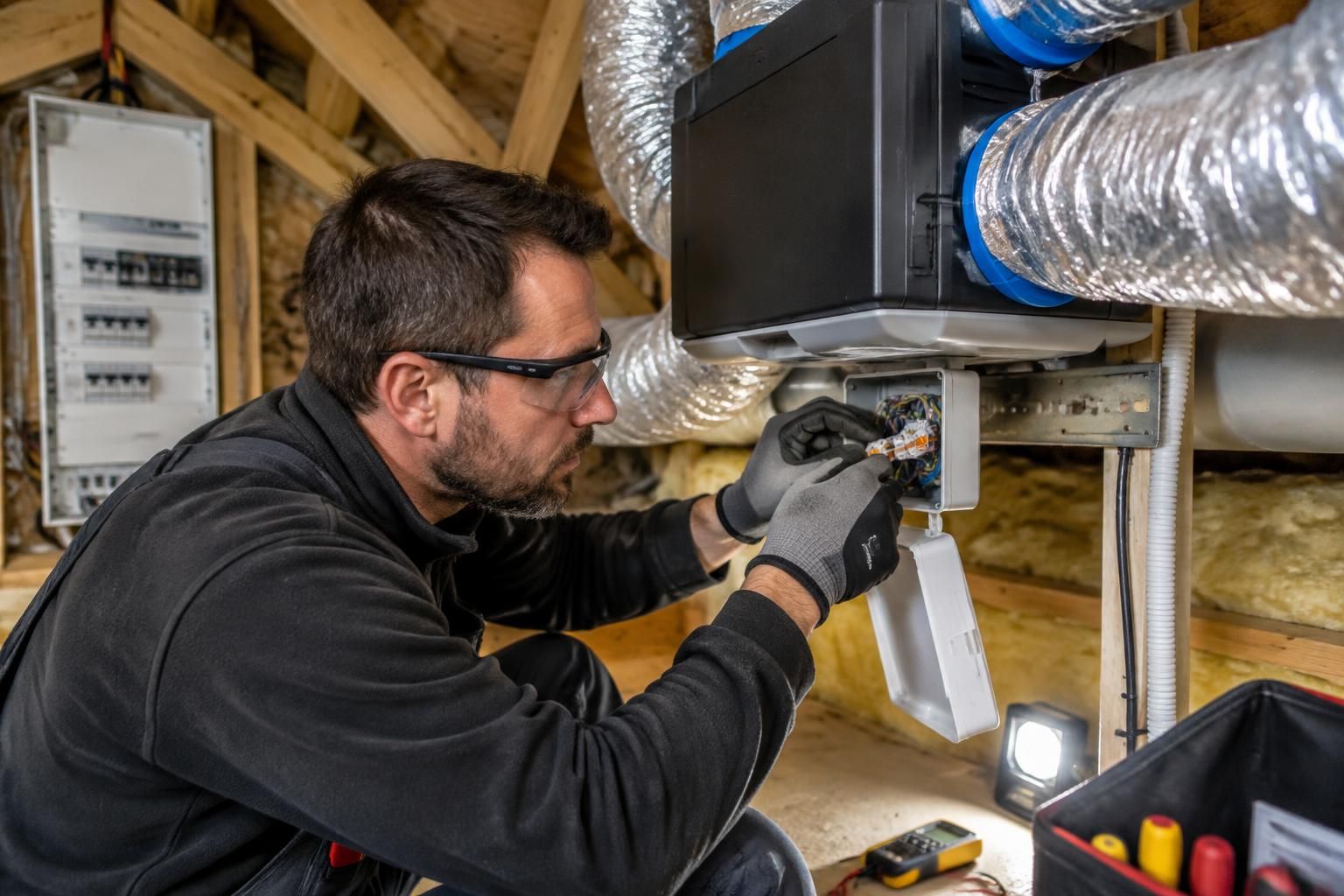

Réaliser le branchement VMC en suivant le schéma du fabricant

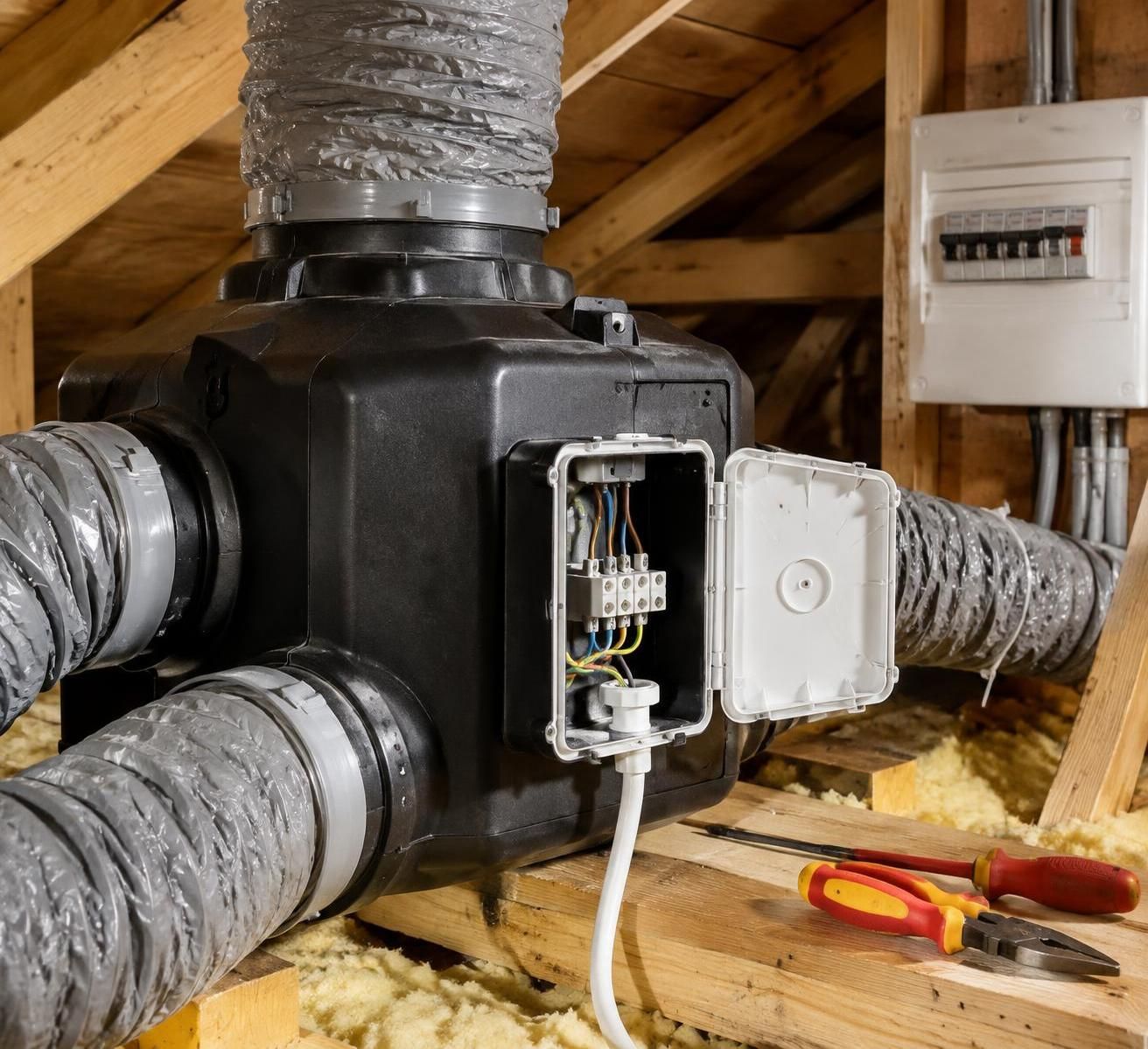

Une fois le circuit hors tension, ouvrez le compartiment électrique du caisson conformément à la notice. Repérez les bornes d’alimentation et celles réservées à la commande. Les couleurs usuelles aident au repérage — bleu pour le neutre, vert et jaune pour la terre, autres couleurs pour la phase ou la commande — mais elles ne remplacent jamais une vérification, surtout dans une installation ancienne ou modifiée.

1. Repérez les conducteurs et comparez-les aux indications du schéma électrique de l’appareil. Ne vous fiez pas uniquement à leur couleur.

2. Raccordez phase et neutre aux bornes prévues, sans dénuder excessivement les fils. Connectez la terre uniquement si l’appareil possède la borne correspondante.

3. Ajoutez la commande éventuelle pour une seconde vitesse ou un dispositif de régulation, exactement comme l’indique la notice. Ne transposez pas le câblage d’un autre modèle.

4. Serrez et contrôlez les connexions : aucun cuivre ne doit dépasser, et chaque conducteur doit être maintenu fermement par une borne adaptée.

Le raccordement des fils doit rester à l’abri des contacts accidentels et des contraintes mécaniques. Avant de refermer le capot, vérifiez qu’aucun câble ne gêne le moteur et que la protection du boîtier est correctement remise. Nadia, par exemple, ne peut pas conclure que son installation est bonne simplement parce que le ventilateur tourne : elle doit aussi confirmer que les vitesses commandées correspondent aux positions prévues.

Choisir l’interrupteur VMC et vérifier le fonctionnement

Une VMC simple vitesse fonctionne le plus souvent en continu, sans interrupteur destiné à couper son alimentation chaque jour. Cette ventilation permanente participe au renouvellement de l’air. Un interrupteur VMC peut servir à sélectionner une vitesse, lorsque l’appareil est conçu pour cela, par exemple pour augmenter temporairement l’extraction en cuisine. Il faut alors utiliser le dispositif et le câblage indiqués par le fabricant.

Pour un modèle à deux vitesses, la petite vitesse assure le fonctionnement courant et la grande vitesse répond à un besoin ponctuel d’extraction plus important. Les commandes ne sont pas interchangeables d’un modèle à l’autre : un interrupteur classique peut être inadapté si le caisson exige un commutateur spécifique. Une VMC hygroréglable peut, elle, ajuster le débit automatiquement ; n’ajoutez pas de conducteur de commande sans vérifier la notice.

Quand les connexions sont fermées et le caisson remonté, rétablissez le courant et vérifiez le fonctionnement sans toucher aux parties électriques. Écoutez le moteur, contrôlez les commandes et assurez-vous que l’air est bien extrait aux bouches. Si le disjoncteur déclenche, si le moteur chauffe, vibre anormalement ou reste muet, coupez de nouveau l’alimentation et recherchez la cause avec un professionnel. Pour des travaux mêlant plomberie et électricité, les repères de cette ressource sur la plomberie et l’électricité peuvent également orienter vos vérifications.

Éviter les erreurs de câblage et savoir quand déléguer

Les défauts les plus courants sont l’absence de circuit dédié, une protection mal dimensionnée, des connexions insuffisamment serrées et un branchement improvisé sur une prise. Un mauvais contact peut chauffer ; une protection inadaptée peut ne pas assurer le rôle attendu. Le fait que le moteur démarre ne prouve donc pas, à lui seul, que le branchement est conforme et sûr.

• Ne travaillez jamais sous tension et contrôlez l’absence de tension avant d’ouvrir les connexions.

• Ne raccordez pas la VMC à un circuit de prises ou d’éclairage en remplacement du circuit dédié prévu pour l’installation.

• Ne choisissez pas le calibre du disjoncteur au hasard : vérifiez les règles applicables et les indications de l’appareil.

• Ne modifiez pas le schéma d’une VMC double flux ou hygroréglable sans les instructions correspondantes.

Si le tableau ne comporte pas de circuit disponible, si les conducteurs sont anciens ou si le schéma paraît incompréhensible, confiez le raccordement à un électricien. C’est particulièrement important lorsque le logement nécessite une remise en conformité ou que le caisson est installé dans un espace difficile d’accès. Pour garder le contrôle du projet, notez le modèle, la protection utilisée et les symptômes éventuels ; ces informations faciliteront le diagnostic.

Quel disjoncteur prévoir pour une VMC simple flux ?

Un circuit dédié protégé par un disjoncteur de 2 A est généralement prévu pour une VMC domestique simple flux, avec des conducteurs de 1,5 mm². Vérifiez toujours la notice et les règles applicables à votre installation.

Peut-on brancher une VMC sur une prise ?

Il ne faut pas remplacer le circuit dédié par une prise standard. Le raccordement doit suivre le schéma du fabricant et les exigences de sécurité électrique.

Faut-il installer un interrupteur VMC ?

Pas nécessairement. Une VMC simple vitesse fonctionne souvent en continu ; une commande est utile seulement si le modèle prévoit plusieurs vitesses ou une fonction spécifique.

Que faire si la VMC ne démarre pas après le branchement ?

Coupez l’alimentation avant toute vérification. Un disjoncteur déclenché, une connexion incorrecte ou un moteur défectueux peut être en cause ; si le contrôle dépasse vos compétences, faites intervenir un professionnel.
